山冶設計是國內唯一一家具有4000m3以上高爐配套頂燃式熱風爐總承包業績和能力的單位，擁有具有自主知識產權的新一代綠色智能頂燃式熱風爐技術，擁有13項專利，在國內外140余座高爐上應用，占據國內40%以上市場份額，并拓展到亞洲、歐洲、南美、非洲等國外市場。其中4000m3以上高爐配套熱風爐總承包業績7座，3000~4000m3高爐配套熱風爐業績7座。山冶設計的頂燃式熱風爐技術經過近20年的不斷發展，創造了多項國內第一：
設計了中國第一座頂燃式熱風爐——萊鋼3#750m3高爐配套熱風爐；

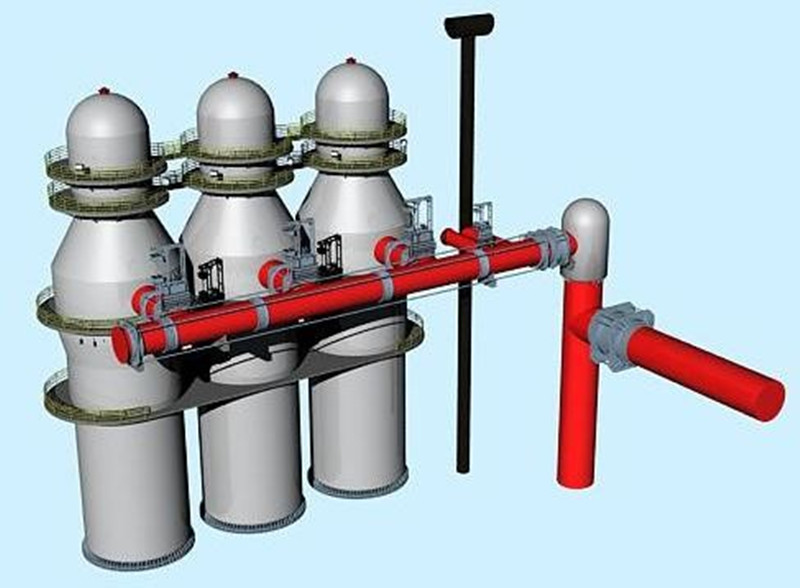

自主設計總承包了中國5000m3級高爐頂燃式熱風爐工程——山鋼日照精品基地2X5100m3高爐熱風爐系統；
中國第一個內燃式改成頂燃式熱風爐工程——2006年攀鋼2#高爐熱風爐改造項目；
中國第一個3000m3級高爐爐容的內燃式改成頂燃式熱風爐工程——邯鋼3200m3高爐熱風爐改造項目；
歐洲第一個內燃式改成頂燃式熱風爐工程——阿賽洛米塔爾波蘭工廠熱風爐改造項目；
國內專業性的熱風爐工程技術公司，專門從事熱風爐系統的技術開發、工程咨詢和總承包工作，擁有技術研發、工程設計、施工管理、設備材料監制、開車等一大批專業人才。
熱風爐生產可達到以下指標：
①純燒高爐煤氣（760Kcal/Nm3）、無外加燃燒爐系統，風溫達到1250℃，外加燃燒爐系統風溫達到1300℃，煤氣消耗控制在580Nm3/h以下；
②壽命長：爐本體和外圍管系同時保證兩代高爐爐役；
③投資省：比同類型其它熱風爐節省投資10%以上；
④環保：CO排放＜100PPm，Nox排放＜50mg/Nm3 。
?
改進型頂燃式熱風爐十大特色技術：
1、高效低氮燃燒技術：燃燒室截面溫度分布均勻度提高10%，溫差＜25 ℃；
2、燃燒器隔熱層：可使空煤氣環腔外壁溫度降低200℃，有效降低熱損失；
3、爐殼全鋼支撐臂結構：取消支撐臂耐火混凝土，節省投資；
4、蓄熱體建立溫度場的理念：改變以往片面截取蓄熱體縱向溫度點進行蓄熱體計算的方式，全面分析蓄熱體熱交換過程，建立溫度場熱交換模型，加入時間坐標，精確得出蓄熱體關鍵設計指標：加熱面積和蓄熱能力（磚重）；
5、燃燒室爐殼高效防晶間應力腐蝕系統：有效解決Nox產生的晶間應力腐蝕問題；
6、碟形爐底結構：徹底解決剛性爐底上翹現象；
7、熱風管系補償技術，合理設置補償器、拉桿、支架，分段補償，合理消除應力；
（1）合理設置支管補償器，避免熱風閥法蘭受扭矩；
（2）總管-支管三岔口設導向點，避免擠磚掉磚；
（3）合理消除固定點水平推力，大大減小框架受力；
（4）絕熱層使用低鐵莫來石保溫磚，抗高溫高壓性能好，長期使用不粉化；
（5）穩定的熱風出口結構：熱風出口完全坐落在爐體直段上，使用組合磚砌筑；形式，熱風出口采用穩定的三環結構，徹底解決熱風出口易跑風發熱的弱點，保證熱風出口長期使用穩定性；
（6）熱風管系測溫系統；

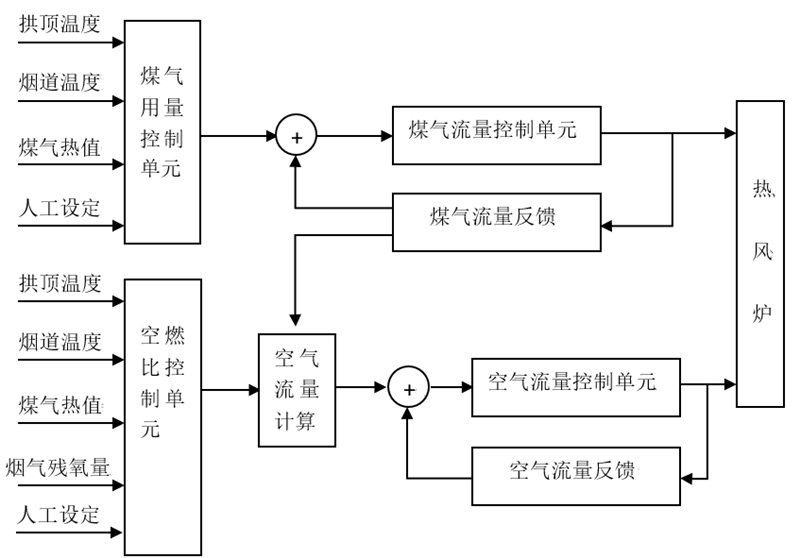

8、自動燒爐控制系統：提高風溫5℃，節省煤氣消耗5%；
9、冷風分配裝置：提高冷風在蓄熱體截面上的均勻度10%；

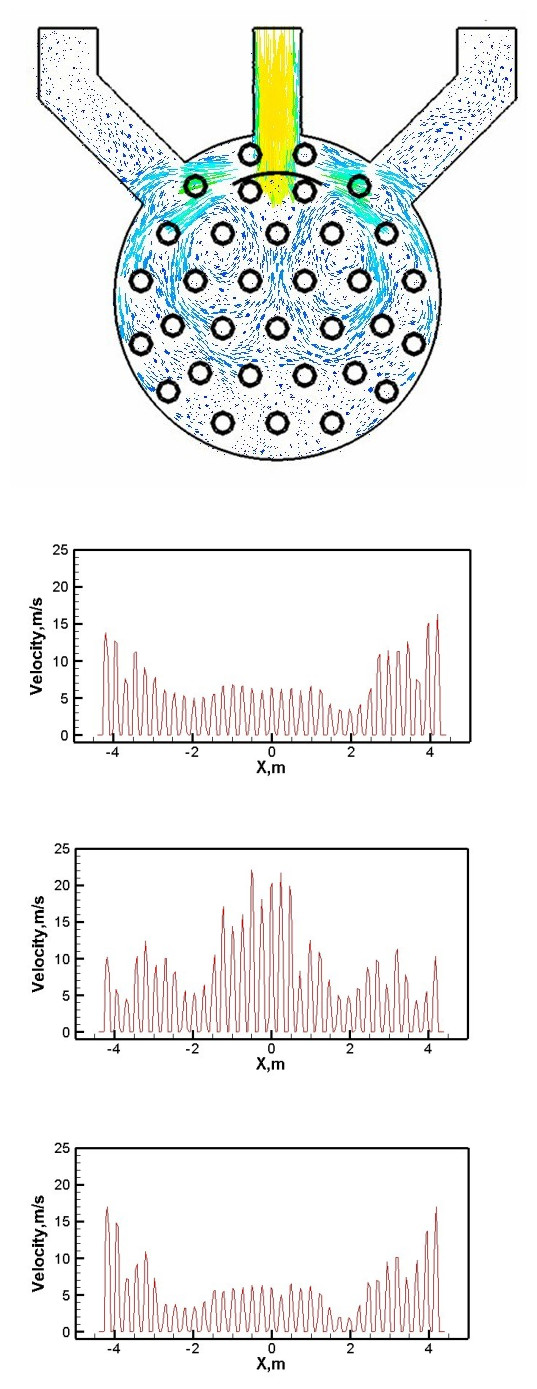

不同擋板結構蓄熱體底部中心線上速度分布

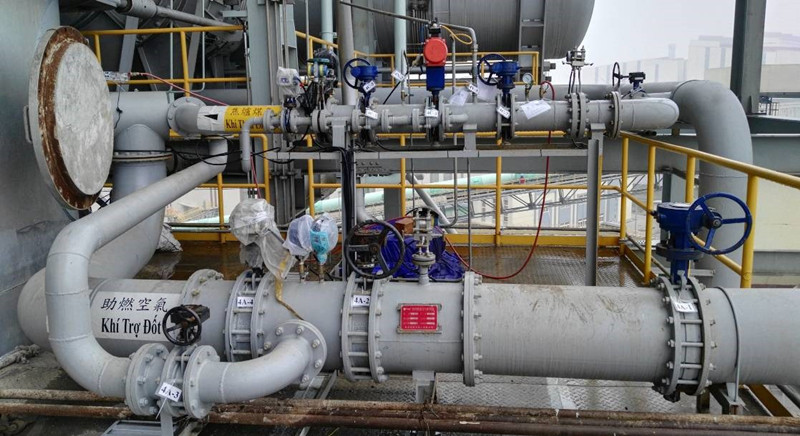

10、針對不同燃?xì)饨橘|(zhì)開發多種烘爐設施，滿足新建廠區熱風爐烘爐及高爐烘爐、開爐的需要。安全可靠，自動化程度高。
